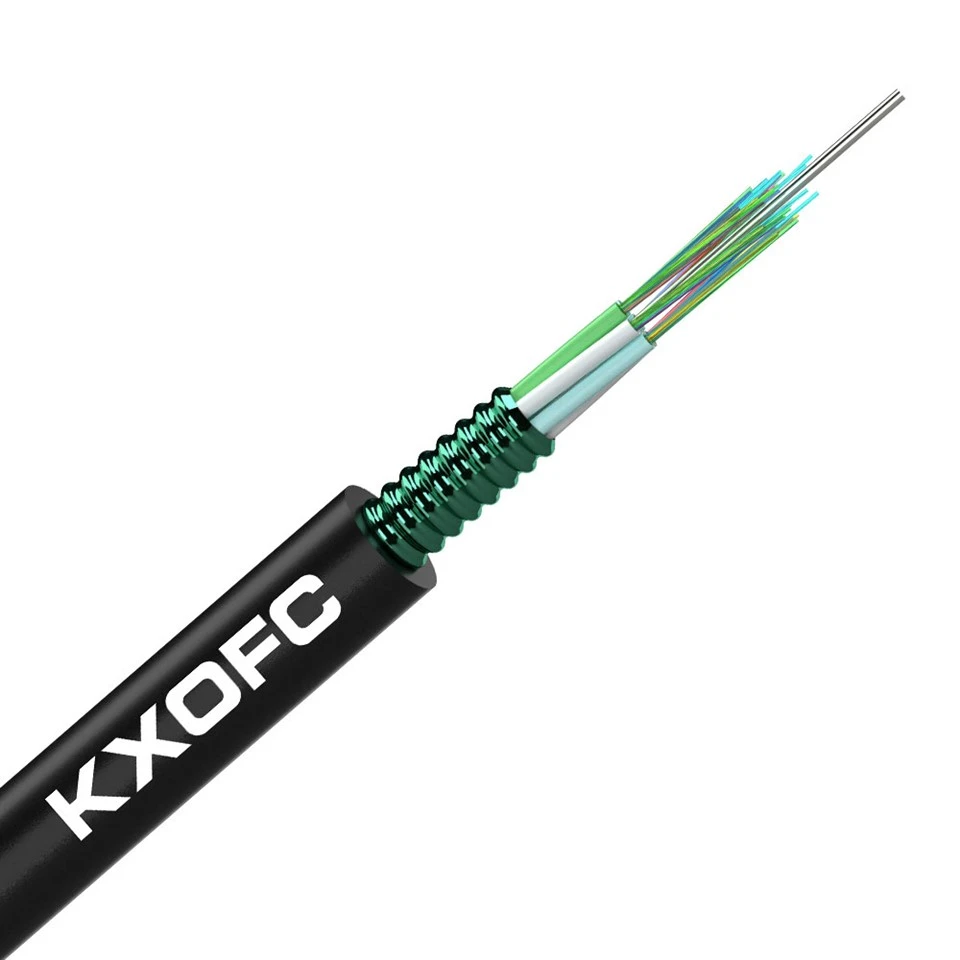

Cáp quang bọc thép chế độ đơn

thương hiệu riêng





Cáp thả FTTH-In mực

Cáp dẹt-In plasma

Cáp ngoài trời GYTC8S-Sắt in

Cáp nhảy- SC/UPC-SC/APC

Trống gỗ GYTC8S 24 lõi -

Cáp FTTH-trống 1km

Cáp FTTH-đóng gói trong thùng carton

Dây nối-Gói pallet







Đóng gói và vận chuyển



Dây nối trong giao hàng Pallet

Cáp FTTH đóng gói trong thùng carton

Cáp phẳng trong gói trống ván ép

Trống composite được nạp đầy đủ vào contianer

Hình ảnh trống gỗ nguyên khối







**Những điểm chính khi lắp đặt cáp ống dẫn**

**1. Yêu cầu về ống dẫn và ống dẫn**

Việc chuẩn bị sau đây phải được thực hiện trước khi lắp đặt cáp ống:

**Nguyên tắc lựa chọn ống dẫn:**

- Khi thiết kế không xác định vị trí ống dẫn, ống dẫn phải được sử dụng từng lớp **từ dưới lên trên và từ hai bên về phía giữa**.

- Vị trí ống dẫn do cáp chiếm giữ trong các phần ống liền kề phải tương đối nhất quán để tránh chuyển từ bên này sang bên kia của dãy ống.

- Không được thay đổi vị trí ống dẫn đã chọn dọc theo cùng một tuyến đường.

**Vệ sinh ống dẫn:** Trước khi lắp đặt, ống dẫn phải được làm sạch để đảm bảo chúng không bị tắc nghẽn.

**2. Cài đặt-ống dẫn phụ**

Khi lắp đặt cáp trong ống nhựa có đường kính-lớn, ống nhựa phụ-thường được sử dụng để cải thiện việc sử dụng ống dẫn và bảo vệ cáp:

| Mục|Yêu cầu |

| Vật liệu-ống phụ|Ống nhựa có độ bền tốt và tương thích với môi trường |

| Số lượng kênh phụ|Tổng đường kính ngoài tương đương của một số-ống dẫn phụ không được vượt quá **85% đến 90%** đường kính trong của ống dẫn chính. |

| Đường kính trong của ống phụ-|Không được nhỏ hơn **1,5 lần** đường kính ngoài của cáp. |

| Phương pháp cài đặt|Nhiều ống dẫn phụ trong cùng một ống dẫn chính sẽ được lắp **trong một lần kéo**. |

| Yêu cầu mối nối|-Ống dẫn phụ **không được có mối nối** bên trong ống dẫn chính. |

| Niêm phong cuối|Các đầu ống-phụ không sử dụng phải được bịt kín để ngăn nước xâm nhập. |

| Mã màu|Nhiều-ống dẫn phụ trong cùng một ống dẫn chính phải được phân biệt bằng cách sử dụng các màu khác nhau. |

**Chiều dài ống nhô ra phụ:**

- Trong hố ga/lỗ tay, chiều dài nhô ra của-ống phụ phải là **200mm đến 400mm**.

- Trong ống dẫn điện, chiều dài nhô ra của ống dẫn phụ-có thể là **150mm đến 200mm**.

**3. Phương pháp lắp đặt cáp**

Cáp ống dẫn có thể được lắp đặt bằng cách kéo cơ học hoặc kéo thủ công:

- Lực căng kéo cho một lần kéo **không được vượt quá độ bền kéo cho phép của cáp**.

- Sau khi lắp đặt, cáp sẽ **không bị xoắn, đứt, trầy xước hoặc hư hỏng rõ ràng**.

- Cáp **không được uốn cong trong phạm vi 150mm** kể từ khi thoát ra khỏi ống dẫn.

- Tại các đoạn ống dẫn uốn cong hoặc giao cắt với các chướng ngại vật khác, phải sử dụng thiết bị dẫn hướng hoặc ống bảo vệ miệng chuông-để bảo vệ.

**4. Lắp đặt trong hố ga/lỗ tay**

Việc lắp đặt cáp trong hố ga/hố tay phải đáp ứng các yêu cầu sau:

- Cáp phải **được cố định chắc chắn** và phải được bảo vệ bằng ống nhựa dẻo (ví dụ: ống lượn sóng).

- Các chốt nối cáp phải được lắp phía trên

mực nước-quanh năm và được hỗ trợ bởi các khung bảo vệ.

- Cáp **không được đi trực tiếp qua** hố ga.

- Chiều dài cáp dự trữ phải được cuộn theo yêu cầu về bán kính uốn và được gắn chặt vào giá đỡ.

- **Biển hoặc nhãn nhận biết cáp** phải được lắp đặt (biển hiệu sẽ được đặt ở mỗi hố ga).

- Việc đóng mối nối cáp phải được cố định vào-các phụ kiện được gắn sẵn trên tường hố ga.

**5. Niêm phong ống dẫn**

Sau khi lắp đặt cáp, các đầu của cả ống dẫn chính và ống dẫn phụ{0}}phải được bịt kín theo yêu cầu của thiết kế để ngăn chặn sự xâm nhập của nước, hơi nước và mảnh vụn.
